適用范圍

　　微機控制型通信電源屏HZ-GZTW-2是專為不同容量用戶設計的通信電源。系統配置由監控模塊、通信電源模塊、交直流監測模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、配電單元、蓄電池、柜體組成，具有操作簡單、智能管理、高效節能等特點。
　　適用于通信、電力、交通、軍事、醫療、廠礦、及消防等領域及用戶終端，可作為通信設備、微波通信設備、電力載波機的操作和控制電源。

系統特點

　　1) 兩路交流輸入自動切換，確保系統正常運行；
　　2) 輸入電壓范圍寬，電網適應性強；
　　3) 采用HZ-JK02T監控，液晶顯示屏，中文菜單，界面友好豐富，按鍵操作簡單方便；
　　4) 具有周全的系統設置、運行信息查詢及各項告警等功能；
　　5) 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
　　6) 整流模塊采用帶電熱插拔，日常維護方便快捷；
　　7) 高精度動態均流，可自主、主控或受控運行；
　　8) 可擴展蓄電池檢測2組110節、絕緣檢測240路、開關量檢測160路；可兼容逆變電源模塊、直流變換模塊；
　　9) 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行 ；
　　10) 內置RS232、RS485兩種通訊接口，可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調”四 遙功能，實現無人值守；
　　11) 支持RTU、CDT、MODBUS三種通訊規約。

技術參數

使用環境

　　1) 海拔高度: 不超過2000m ；
　　2) 環境溫度: -10℃~+40℃；
　　3) 相對濕度: ≤90％(25℃) ；
　　4) 地震烈度: 不超過8度；
　　5) 設備限在室內工作，且通風良好；
　　6) 室內應無腐蝕金屬和破壞絕緣的有害氣體；
　　7) 安裝垂直傾斜度: 不超過5°；
　　8 微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
　　9) 無強電磁場干擾與劇烈振動。

外觀結構

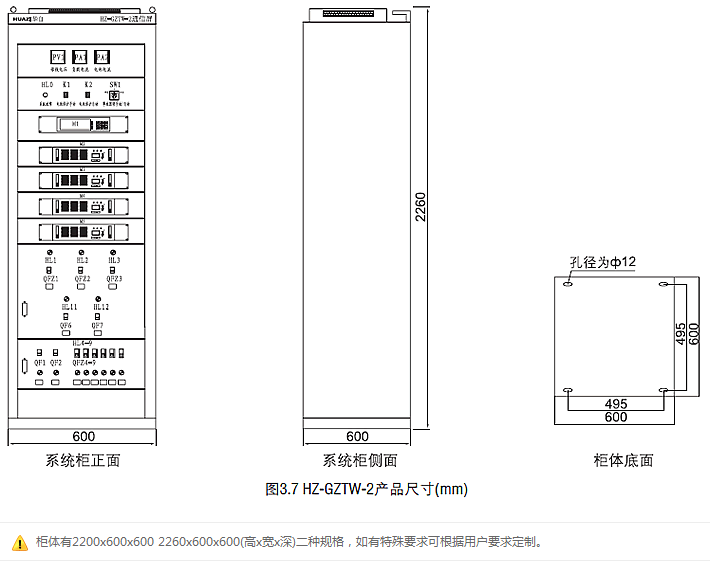

外形尺寸

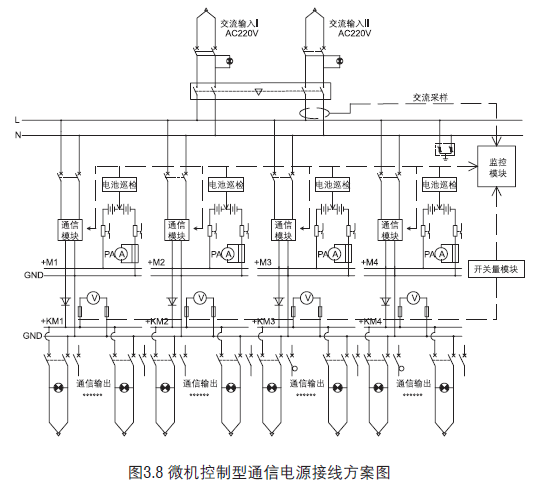

接線方案
